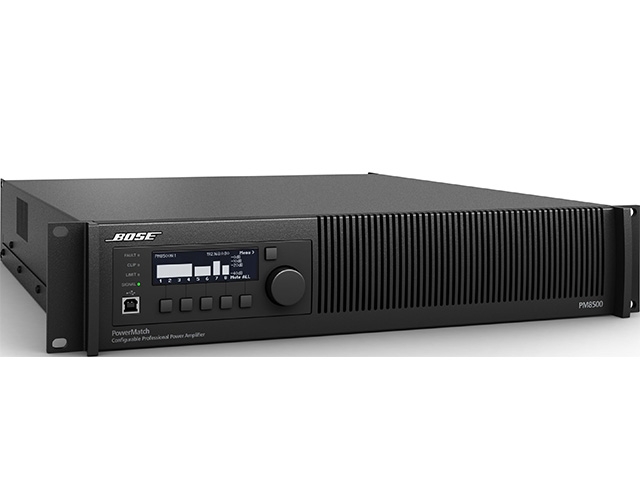

BOSE PowerMatch? PM8500N 功放

Bose PowerMatch? PM8500N 可配置專業功率放大器能為固定式安裝擴聲系統提供音樂會品質的聲音表現，具有高可擴展性和高可配置性?；谝蕴W的網絡可進行配置、控制和監控，而可擴展槽用于選配數字音頻擴展卡的輸入。PowerMatch 功放利用眾多的 Bose 技術，前所未有地將性能、效率和易于安裝特性融合在一款可靠的專有設計中。

BOSE PowerMatch? PM8500N 功放技術特點
最大額定功率 ：4000W（4歐姆時，500Wx8通道）；
輸入通道：8個（平衡式，線路電平）；
輸出通道：2至8個（可配置）。

BOSE PowerMatch? PM8500N 功放功能特點

① QuadBridge? 技術 – 允許將每個 4 通道揚聲器配置為單聲道、V 形橋、I-Share 或四聲道模式，從而允許將功放的總可用功率分配給一個或多個輸出通道。功放能夠直接驅動低阻抗和 70/100V 揚聲器負載。

② Bose? ControlSpace? Designer? 軟件 – 可使用 ControlSpace Designer 軟件對 PowerMatch 功放進行全面配置，這需要利用板載前面板 USB 連接或后面板以太網連接（僅限網絡型號）。通過使用 ControlSpace Designer 軟件，您可以訪問更多功能，包括：參量均衡級、每個輸出通道的負載掃描和自動待機。ControlSpace Designer 軟件還可用于將 PowerMatch 功放網絡型號集成到包含 Bose ESP 處理器和 CC 控制中心的更大控制和監視系統中。

③ 自動待機/自動喚醒功能 – 啟用此功能后，系統將會自動進入/退出待機模式，從而減少系統的耗電量。

④ 雙電壓電流反饋回路 – 這項專有設計將 D 類效率與獨特的電壓電流反饋回路相結合，可持續監控傳輸到揚聲器負載的電流和電壓。不管功率電平和負載阻抗如何，功放始終提供盡可能最寬的動態范圍、頻率響應并實現盡可能最低的失真。

⑤ PeakBank? 供電技術 – 4 象限再生供電可實現更高的功率密度，同時允許重復利用在傳統 D 類設計中通常被浪費的無功負載占用的電能。這種高效的功放設計能提供可持續且可重復的低頻響應。

⑥ 快速跟蹤功率校正因子 (PFC) – 可高效地管理交流電源供應的電流，使功放可以充分延長揚聲器的輸出時間，而不會造成功率波動。與傳統 D 類功放設計相比，PFC 可在峰值功率下更長時間地提供卓越的瞬態響應及功能，從而能滿足要求極為嚴苛的節目源信號的要求。

BOSE PowerMatch? PM8500N 功放詳細參數
額定功率
2 Ω
額定功率下的 THD ：< 0.1 %；單通道模式 ：450 W；電壓橋接模式 ：450 W2；電流共享模式 ：1000 W；四路橋接模式 ：1000 W2 ；
4 Ω
額定功率下的 THD ：< 0.1 %；單通道模式 ：500 W；電壓橋接模式 ：1000 W；電流共享模式 ：500 W2；四路橋接模式 ：2000 W ；
8Ω
額定功率下的 THD ：< 0.1 %；單通道模式 ：300 W；電壓橋接模式 ：1000 W；電流共享模式 ：300 W2；四路橋接模式 ：1000 W2 ；
70V
額定功率下的 THD ：1 %；單通道模式 ：使用 70V 揚聲器，撥擋應打在所需功率的 2 倍處。電壓橋接模式 ：1000 W；電流共享模式 ：不可用；四路橋接模式 ：2000 W ；
100V
額定功率下的 THD ：1 %；單通道模式 ：使用 100V 揚聲器，撥擋應打在所需功率的 4 倍處。電壓橋接模式 ：1000 W；電流共享模式 ：不可用；四路橋接模式 ：2000 W ；
最大額定功率
最大額定功率： 4000 W（4 歐姆時，500 W x 8 通道） ；
峰值輸出電壓： 71 / 142 V（單通道/電壓橋接、電流共享和四路橋接模式） ；
電壓增益 ：36 / 42 / 36 / 42 dB（單通道/電壓橋接/電流共享/四路橋接模式） ；
音頻性能
頻率響應： 20 Hz - 20 kHz（1 W 時和 +/- 0.5 dB） ；
信噪比，模擬輸入： >102 dB（低于額定功率 1 dB 時，A 計權） ；
THD<0.4 %（1 W 時，20 Hz 至 20 kHz） ；
互調失真 - SMPTE： < 0.4 %（60 Hz，7 kHz） ；
通道隔離（串擾）： > 65 dB（相鄰通道，1 kHz 時） ；
阻尼因子： > 1000（10-1000 Hz，4 歐姆，在功放輸出處） ；
集成 DSP
A/D 和 D/A 轉換器： 48 kHz/24 位 ；
總延遲 （模擬輸入 - 功放輸出）： < 0.95 ms ；
輸入到輸出信號路由 ：8 x 8 矩陣 ；
揚聲器預設： Bose Professional；
輸入均衡 ：5 段 PEQ (+/- 20 dB)、陷波濾波器、高架低架濾波器、高通、低通 ；
帶通濾波器（分頻器）： Butterworth、Bessel 或 Linkwitz-Riley，最高 48 dB/倍頻程 ；
揚聲器 EQ： 9 段 PEQ (+/- 20 dB)、高架低架濾波器、高通、低通、2 段 RoomMatch 陣列均衡 ；
最大輸出：延時 3 秒 ；
輸出限幅 ：峰值和 RMS 電壓 ；
音頻輸入
輸入通道 ：8 個（平衡式，線路電平） 8數字輸入 ；
輸入阻抗： > 100 kΩ ；
靈敏度 ：0、+4、+12、+24 dBu，可選擇 數字：0、-12、-20、-24 dBFS，可選擇 ；
最大輸入電平 ：+24 dBu（靈敏度設置為 24 dBu） ；
輸入接口： 3 針 Phoenix Contact?（綠色；部件號 1776168） 取決于不同類型的擴展卡 ；
音頻輸出
輸出： 2 至 8 個路（可配置） ；
輸出接口 ：8 針 Phoenix Contact 接口（部件號 1778120），支持 10-24 AWG 接線 ；

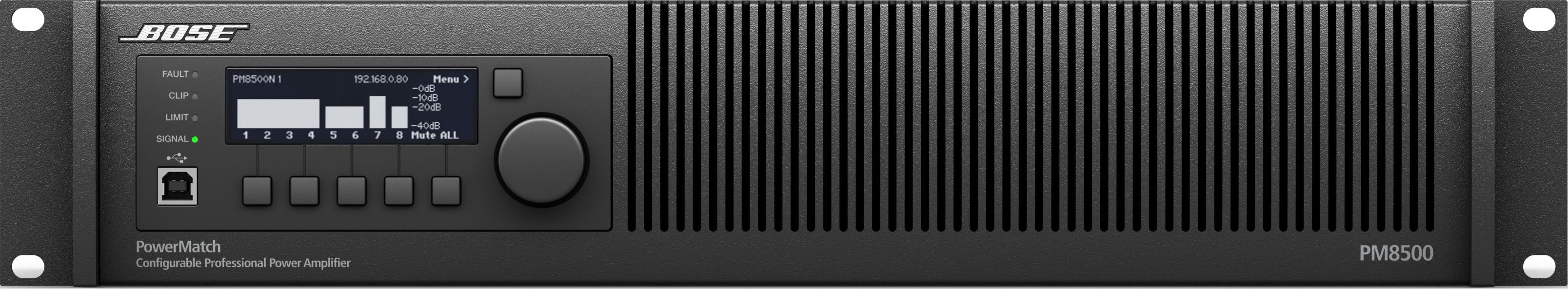

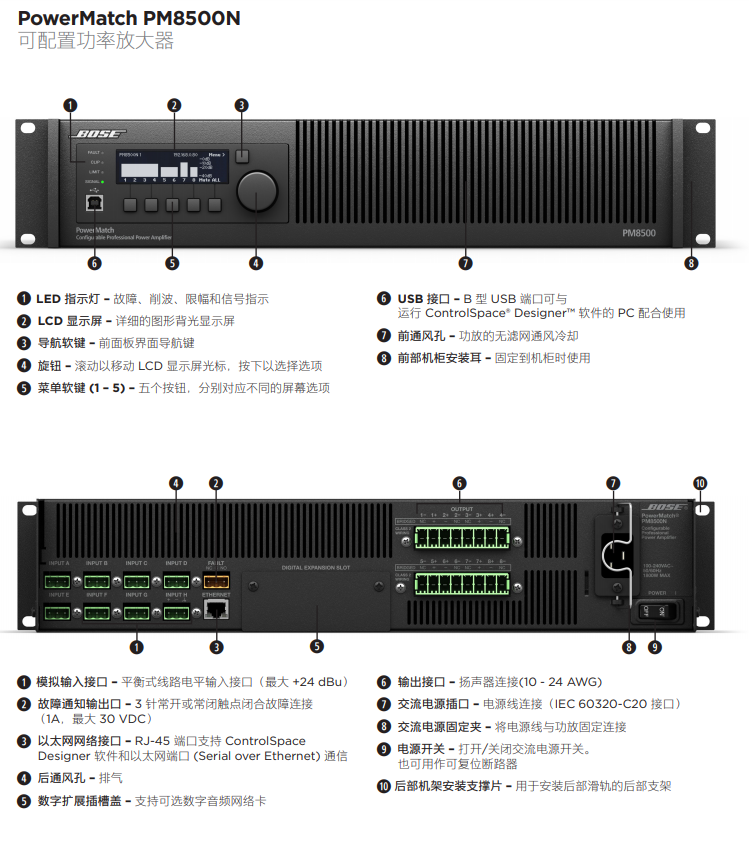

指示燈和控件
LED 狀態指示燈： 信號、限幅、削波、故障；
用戶界面控件： 靜音、輸入靈敏度、輸出配置、輸出衰減、EQ 開/關、預設選擇。240 x 64 LCD。可使用可被 ControlSpace Designer 軟件編輯控制的其他控件。
電氣信息
電源電壓： 100-240 V (50/60 Hz)；
電源電路推薦： 20A (120 V) 或 16A (230 V)；
電源接口 ：IEC 60320-C20（插口）；
最低交流線路電壓： 80 V（降低的輸出功率）；
最大浪涌電流： 15.4 A（230 VAC，50 Hz）；
最大 RMS 電流消耗： 15 A ；
效率，1/3 額定功率： > 75 %（粉紅噪聲輸入信號）；
輸出級拓撲： D 類；
過載保護： 高溫、直流、高頻、短路、限壓器、電流限幅器、浪涌電流、電源斷路器保護；
物理規格
尺寸（高 x 寬 x 深）： 88 毫米 × 483 毫米 × 525 毫米（3.5 英寸 × 19 英寸 × 20.7 英寸），2 RU 機柜高度；
凈重： 12.9 千克（28.4 磅）裝運重量：15.7 千克（34.5 磅）；
安裝深度： 533 毫米（21 英寸）；
運行溫度：0 °C 至 40 °C（32 °F 至 104 °F）；
冷卻系統： 微處理器控制變速風扇，氣流從前至后。
